電纜橋架全解析：從分類到應用，一文帶你深入了解！

發布日期：2024-10-28 點擊：706

電纜橋架是現代建筑電氣布線中不可或缺的組成部分，它不僅為電纜提供了支撐和保護，還確保了電力和通信系統的穩定運行。

以下裕金祥小編將為科普一下關于電纜橋架的分類、區別、優勢及用途：

1. 槽式電纜橋架
- 結構特點：全封閉型，由整張鋼板彎制而成，具有深度和封閉性。
- 適用場景：適用于計算機電纜、通信電纜、熱電偶電纜及其他高靈敏系統的控制電纜的敷設。
- 優勢：防塵、防干擾，對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護有較好效果。
2. 托盤式電纜橋架
- 結構特點：半密封型，表面處理可分為鍍鋅、靜電噴塑和熱鍍鋅三種。
- 適用場景：廣泛應用于石油、化工、輕工、電訊等領域。
- 優勢：重量輕、載荷大、造型美觀、結構簡單、安裝方便，既適用于動力電纜的安裝，也適用于控制電纜的敷設。

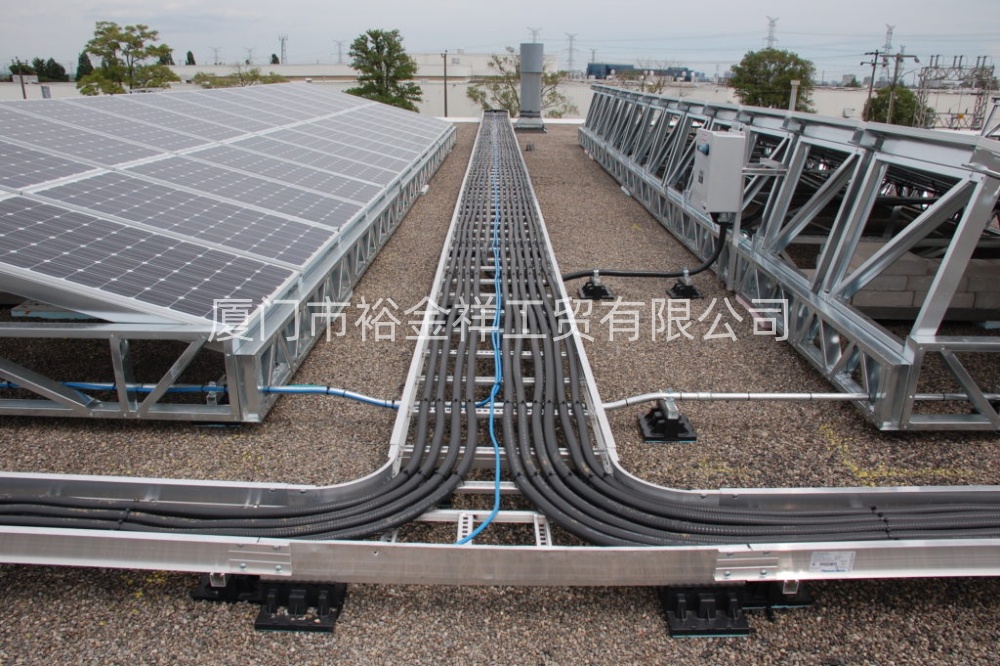

3. 梯級式電纜橋架
- 結構特點：外型像梯子，中間焊有橫桿加固支撐，重量輕、成本低。
- 適用場景：一般直徑較大電纜的敷設，特別適合于高、低壓動力電纜的敷設。
- 優勢：具有良好的通風散熱性能，成本低，安裝方便。
4. 大跨距電纜橋架
- 結構特點：通常由拉擠玻璃鋼型材組裝而成。
- 應用場景：適用于電力電纜、控制電纜、照明電纜及配件等。
- 優勢：使用壽命長（一般設計壽命為二十年）、安裝方便且成本低、切割方便、不需維護。
5. 組合式電纜橋架
- 結構特點：新型橋架，結構簡單、配置靈活、安裝方便。
- *適用場景：適用于各項工程、各種單位、各種電纜的敷設。
- 優勢：可以根據現場安裝任意轉向、變寬、分引上、引下，不需要打孔、焊接就可用管引出。
6. 網格式電纜橋架
- 結構特點：由鋼絲編織而成，具有開放性的網格結構。
- 適用場景：適用于需要頻繁變動或增加電纜的場合。
- 優勢：靈活性高，便于電纜的增減和維護。
